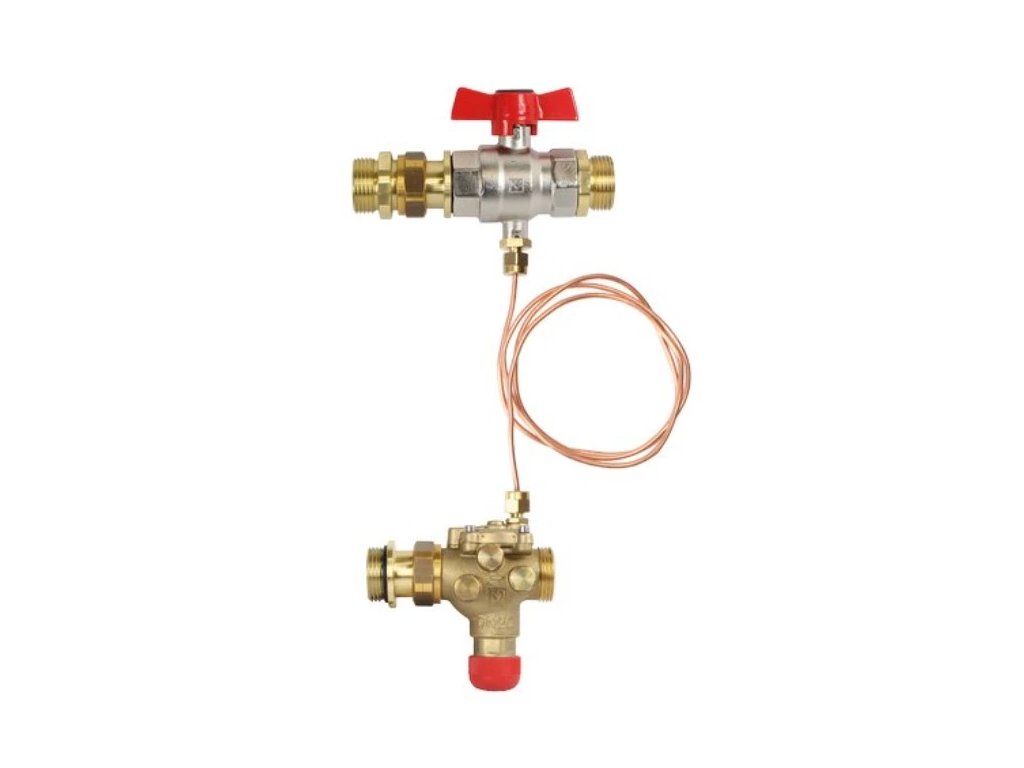

Dynamické riadiace súpravy Herz Priame pre rozdeľovače z nehrdzavejúcej ocele/mosadze

Podrobný popis

Dynamická priama regulačná súprava na hydraulické vyvažovanie a reguláciu vykurovacích a chladiacich okruhov.
Pri zmene hydraulických podmienok sa mení diferenčný tlak na rozdeľovači, a tým aj prietok každého vykurovacieho
každého kotlového okruhu zostáva konštantný. Maximálny objemový prietok je možné nastaviť. Zónová regulácia celého rozdeľovača,
možno realizovať pomocou termoelektrického pohonu namontovaného na regulátore VS-TS 4012.
a inštaláciou izbového termostatu v referenčnej miestnosti.
Regulátor VS-TS 4012 sa inštaluje do vratného potrubia, smer prietoku je vyznačený šípkou na telese ventilu.
Partnerský ventil pre pripojenie impulzného potrubia je nainštalovaný v prívodnom potrubí.
Dynamickú regulačnú súpravu možno pripojiť priamo k 1" podlahovému, nástennému a stropnému rozdeľovaču z nehrdzavejúcej ocele.
Systém vykurovania/chladenia.

Hodnota Kvs pri otvorenom ventile	3,3
Regulovaný Δpc	20 kPa alebo 35 kPa
Min. tlak v usporiadaní	regulovaný Δpc + 5 kPa
Max. diferenčný tlak v systéme	200 kPa
Max. prevádzková teplota	130°C
Zdvih ventilu	4 mm
Pripojovací závit akčného člena	M28x1,5
