OEM rozvádzač VCX PROFI T2 (C) DC 1000V pre 1 reťazec certifikovaný podľa IP65, 52891370

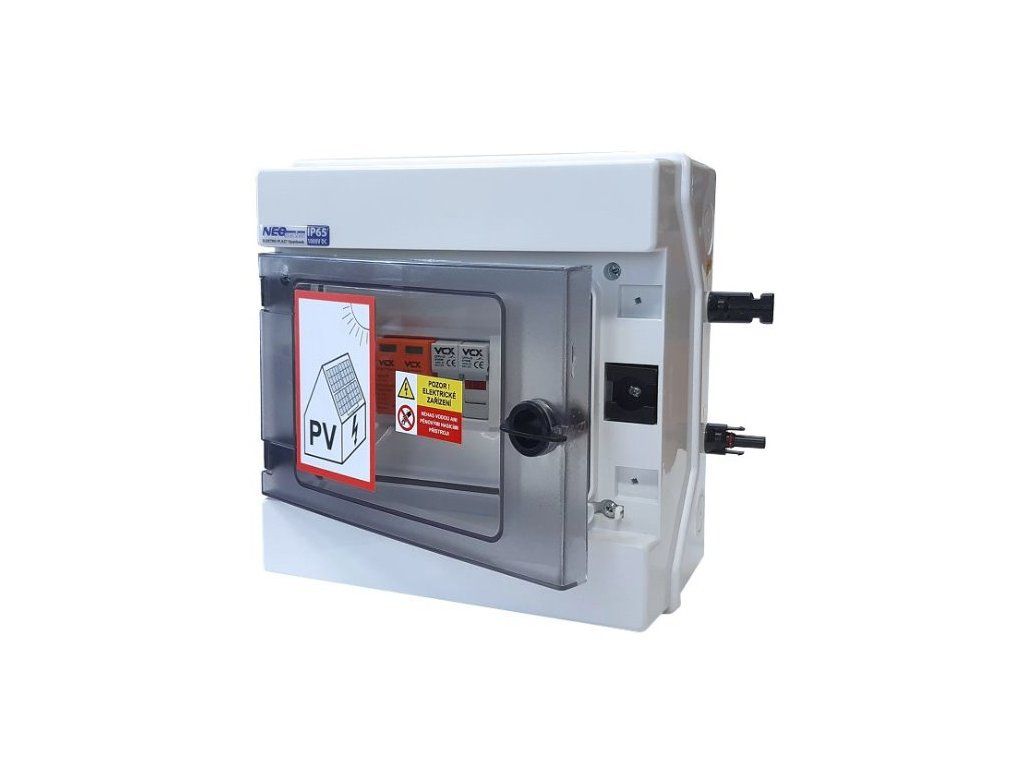

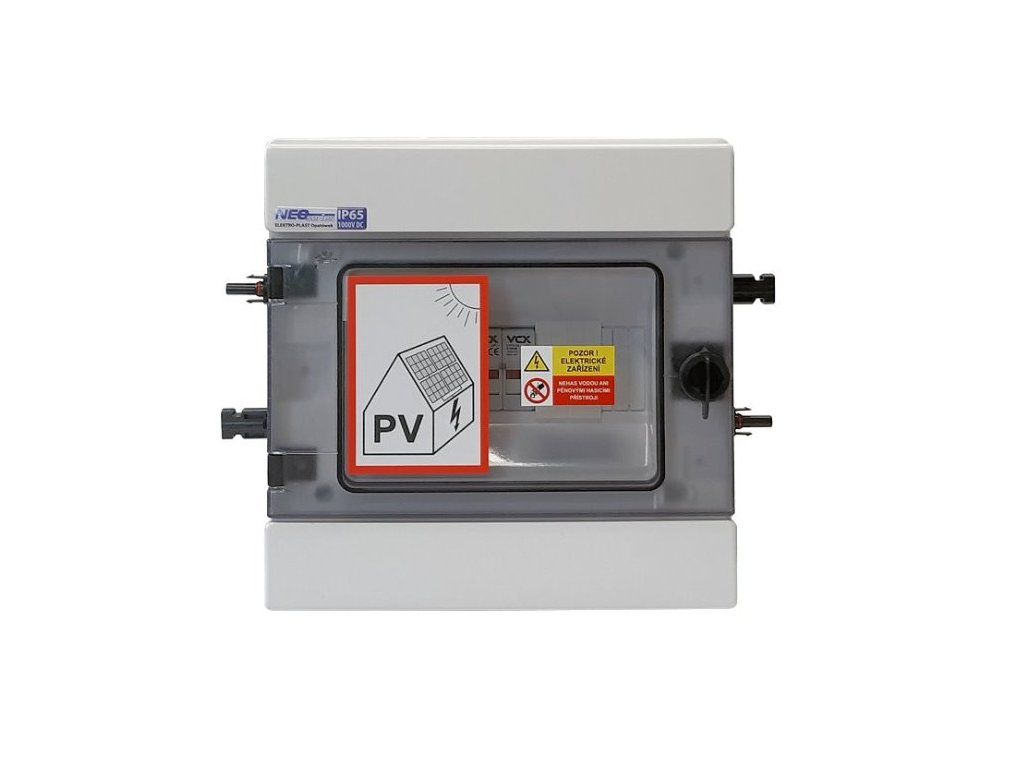

Certifikovaný nástenný rozvádzač DC VCX je určený pre 1 reťazec s priehľadným krytom pre fotovoltaiku. Nájdete tu pozície pre celkovo 8 modulov. Zvládne maximálne napätie 1 000 V DC. Okrem toho je vybavený krytím IP65, ktoré ho spolu s kvalitným tesnením chráni pred prachom a striekajúcou vodou.

Hlavné výhody

• Plne vybavený rozvádzač
• Ochrana IP65 proti prachu a striekajúcej vode
• Vysokokvalitné komponenty
• Ochrana proti vysokému prepätiu
• Ochrana proti skratu
• DC poistka na ochranu inštalácií
• Vysokokvalitné konektory MC4 odolné voči UV žiareniu a poveternostným podmienkam

Rozvádzač pre domácnosti a firmy

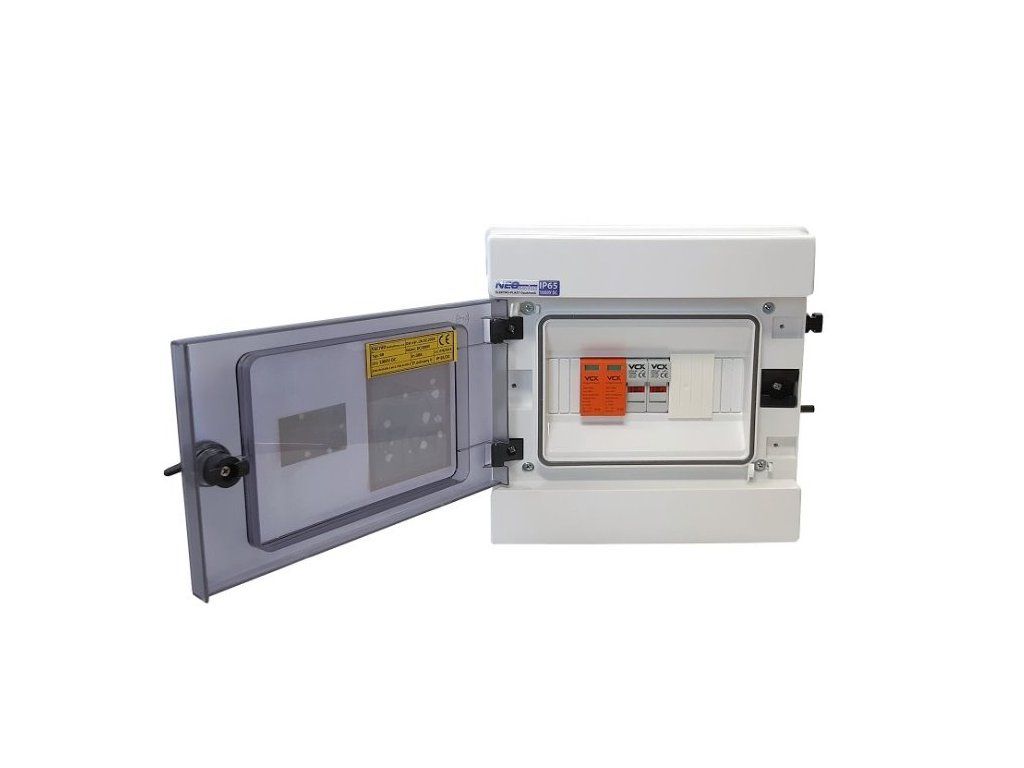

Rozvádzač je vhodný na domáce a priemyselné použitie, najmä s regulátormi solárneho ohrevu vody. Môžete v ňom inštalovať nadprúdové ističe a elektrické zariadenia. Dvere rozvádzača otvárajte na ľavú alebo pravú stranu. Závisí to od vašich možností.

Upozornenie: Inštaláciu rozvádzača môže vykonávať len osoba na to oprávnená (podľa vyhlášky 50, § 6 a 8, nariadenie vlády 194/2022). Nesprávne zapojenie a nastavenie môže spôsobiť úraz elektrickým prúdom, skrat alebo preťaženie a následne viesť k požiaru v objekte. Reklamácie z dôvodu nesprávneho zapojenia a nastavenia systému sa neuznávajú.

Vysokokvalitné komponenty

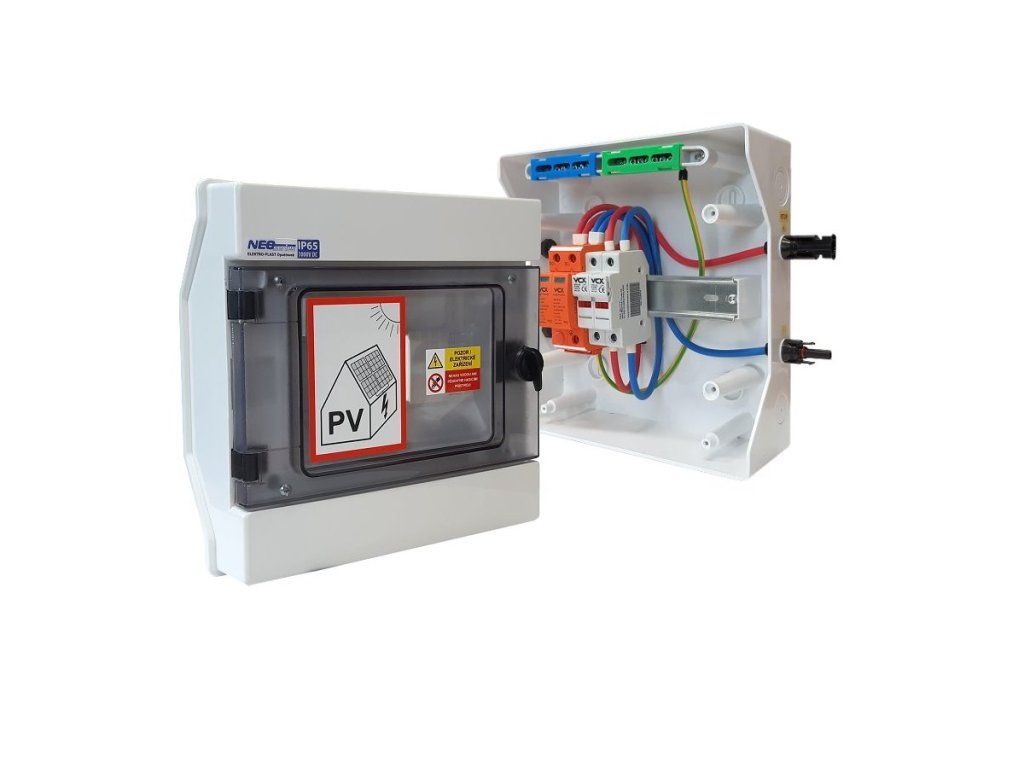

Rozvádzač je plne vybavený prepäťovou ochranou, poistkovým odpojovačom, 2 poistkami DC a celkovo 4 konektormi MC4. Prepäťová ochrana T2-DC triedy C chráni fotovoltické zariadenia pred vysokými prepätiami. Indikátor prevádzky vás informuje o tom, či je funkčný. Používa vysokokvalitný varistor (MOV, polovodičová súčiastka) s vysokým prietokom.

Ochrana proti skratu

Poistkový odpojovač chráni fotovoltické reťazce pred skratom. O stave poistky vás informuje optický LED indikátor. Takže vždy viete, kedy došlo k jej zlyhaniu. Indikátor sa nachádza na prednej strane. Odpojovač je kompatibilný s valcovými poistkovými vložkami s rozmermi 10 x 38 mm (nie sú súčasťou odpojovača).

Poistka jednosmerného prúdu

Poistka DC chráni fotovoltické a nízkonapäťové inštalácie DC. Montuje sa do držiaka MC4 alebo do poistkovej spodnej časti 10 x 38. Vložka zabezpečuje jeden reťazec panelov.

Vysokokvalitné konektory MC4

Konektory MC4 samec a MC4 samica umožňujú montáž do panelu. S ich pomocou k nim môžete pripojiť fotovoltické panely. Vďaka kvalitným materiálom majú konektory dlhú životnosť. Okrem toho sú odolné voči UV žiareniu a nepriaznivým poveternostným podmienkam.

Technické údaje

• Značka: SIEŤOVÝ KÁBEL, SIEŤOVÝ KÁBEL.
• Model: PROFI T2
• Určenie: rozvádzač
• Ochrana: IP65
• Odolnosť: proti striekajúcej vode zo všetkých strán (prietok do 12,5 l/min, tlak 30 kN/m², minimálne 3 minúty zo vzdialenosti 3 m)
• Súlad s normami: ČSN

Zariadenie

• 1x prepäťová ochrana VCX T2 (C)
• 1x VCX poistkový odpojovač DC 2P
• 2x VCX poistka DC 10 x 38 gPV 15 A / 1000 V
• 4x panelový konektor MC4

Parametre - rozvádzač RH-8 NEO pre fotovoltaiku

• Rozmery (d x š x v): 260 x 260 x 138 mm
• Hmotnosť: 1,27 kg
• Krytie: IP65
• Prevádzkové napätie Unr: 230/400 V
• Izolačné napätie: 500 V AC, 1000 V DC
• Menovitý prúd v AC: 100 A
• Počet modulov: 8
• Rozsah výšky modulov: 68-75 (95) mm
• PE svorka: 9x (1,5-16)
• N svorka: 9x (1,5-16)
• Odolnosť proti nárazu: stupeň IK 07
• Bezhalogénové: áno
• Zámok: nie
• Trieda: II
• Počet koľajníc TH35: 1x
• Prevádzková teplota: -25 až +60 °C

Parametre - Prepäťová ochrana VCX T2-DC (PV385) DC triedy T2 (C) 2P 1000V Professional Plus

• Trieda ochrany: T2
• Ochranný prvok: varistor
• Pripojenie max: 35 mm²
• Menovité prevádzkové napätie: Un 1000 V DC
• Menovitý impulzný zvodový prúd In (8/20 µs): 20 kA
• Maximálny impulzný zvodový prúd Imax (8/20 µs): 40 kA
• Napäťová ochrana: do <4,5 kV
• Teplota skladovania: -30 až +70 °C
• Prevádzková teplota: -30 až +50 °C
• Stupeň ochrany: IP 20

Parametre - VCX CFPV-32 poistkový odpájač, 2P, 32A, 1kV s LED signalizáciou, montáž na DIN lištu

• Držiak poistiek 10x38: max. 32 A 1 000 V DC
• Počet pólov: 2P
• Kapacita svorky: 0,5 - 10 mm²
• Spôsob montáže: lišta TH-35
• Menovité napätie (Un): 1 000 V DC
• Počet modulov: 2
• Indikátor prevádzky: áno, LED

Parametre - DC poistka VCX 1000V 10x38 mm pre solárne systémy 15A

• Valcová poistková vložka 10x38, 15 A 1000 V DC
• Používa sa na ochranu fotovoltaických inštalácií a nízkonapäťových DC inštalácií
• Menovitý prúd: 15 A
• Menovité napätie: 1 000 V DC
• Vlastnosti: s oneskorením
• Prevádzková teplota: -40 až +90 °C
• V súlade s normou: IEC60269
• Prevádzková kategória gPV: ochrana v celom rozsahu

Parametre - konektor MC4 pre solárne panely, na panel - samica a samec

• Prúd: 32 A
• Napájanie: 1000 V DC
• Počet vodičov: 1
• Materiál kontaktov: meď (100 %), pocínovaná
• Odolnosť voči UV žiareniu: áno
• Norma horľavosti krytu UL94: V0
• Materiál puzdra: PC/PPO
• Typ pripojenia: svorka
• Prierez vodičov: 2,5 až 6 mm²
• Stupeň ochrany: IP67
• Prevádzková teplota: -40 až +90 °C

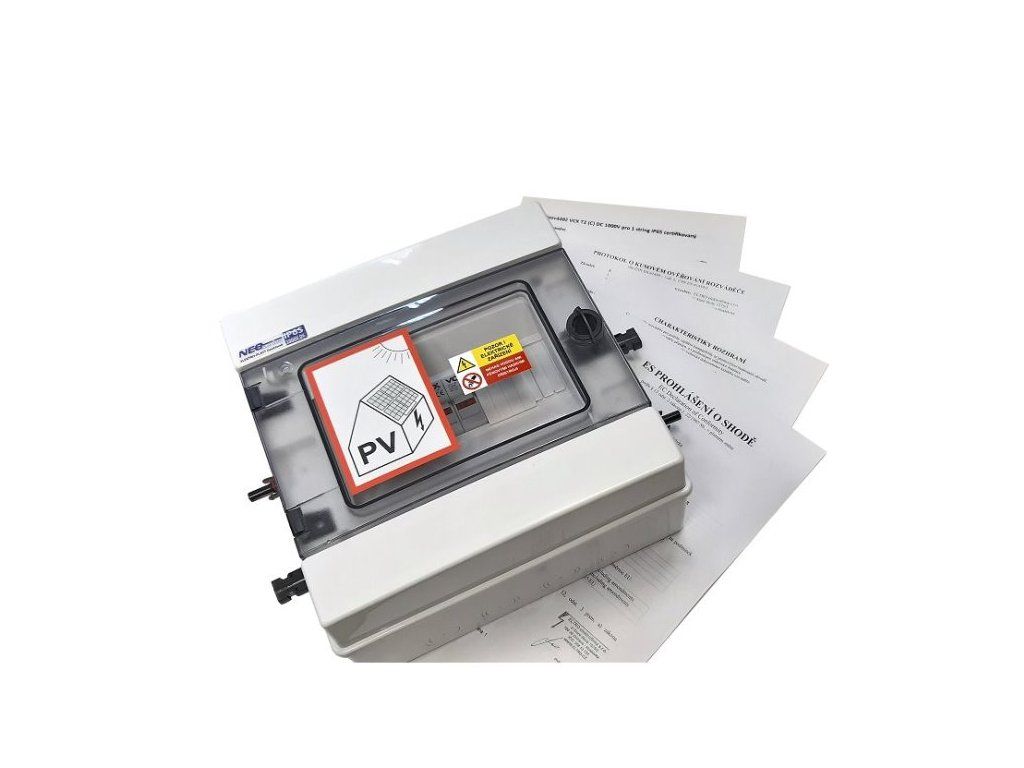

Obsah balenia

1. 1x rozvádzač
2. 1x protokol o overení rozvádzača
3. 1x ES vyhlásenie o zhode
4. 1x charakteristika rozhrania
5. 1x schéma zapojenia
6. 1x manuál
