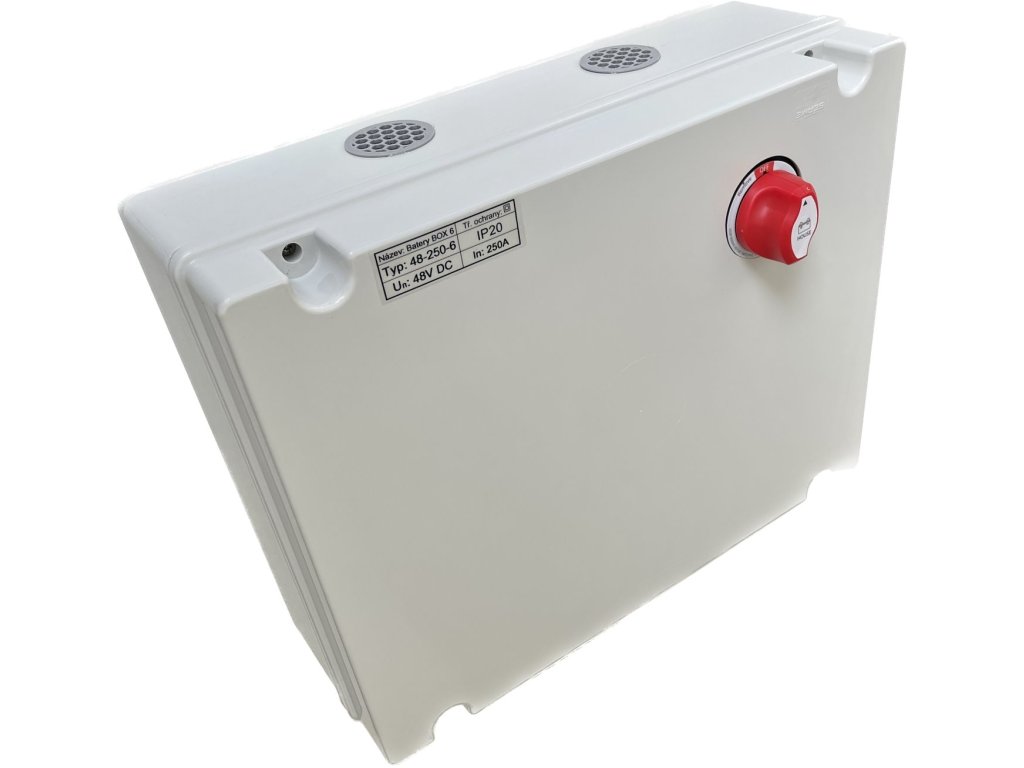

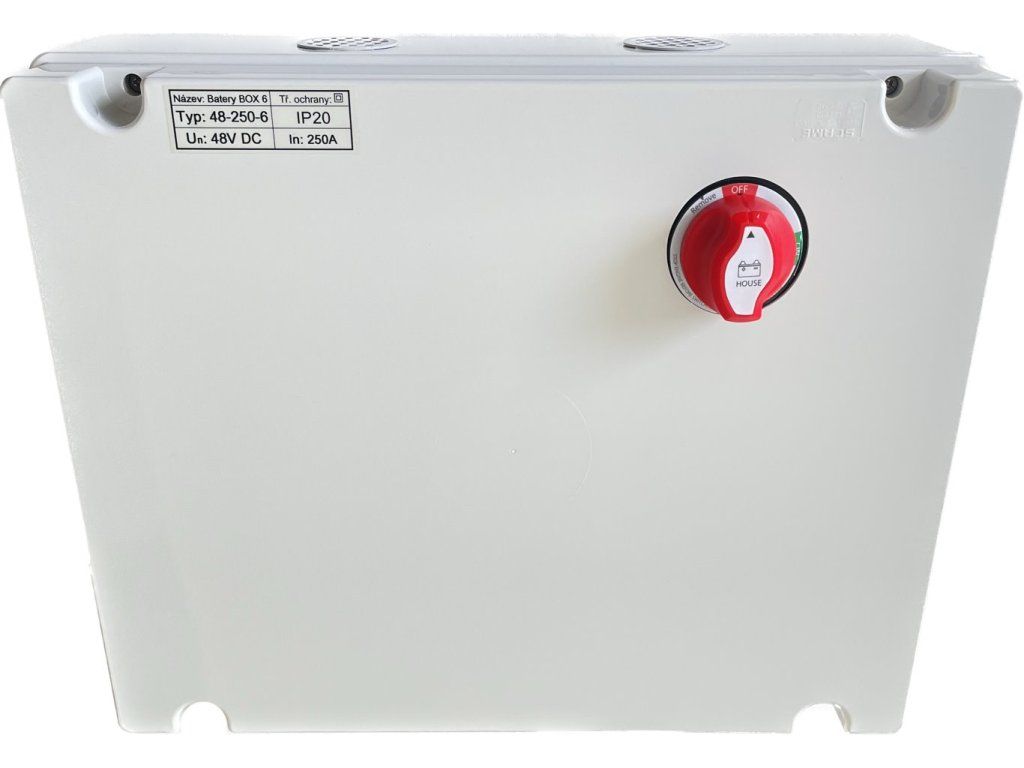

OEM odpojovač batérií s prípojnicou pre 6 batérií a 1 menič, 52891387

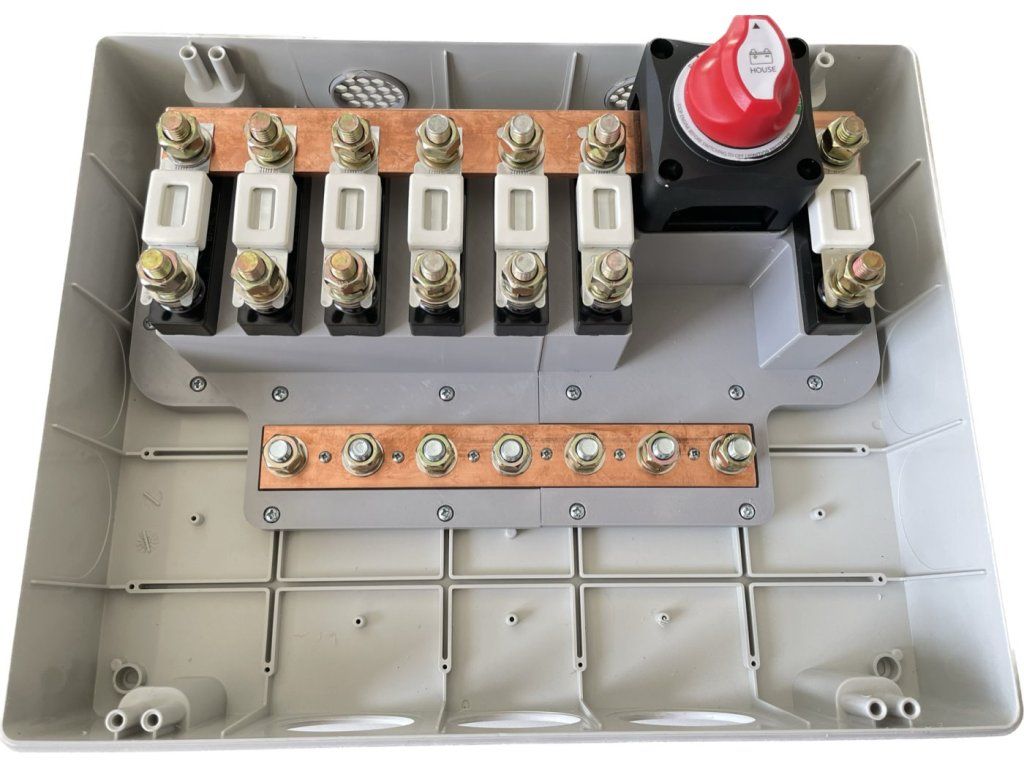

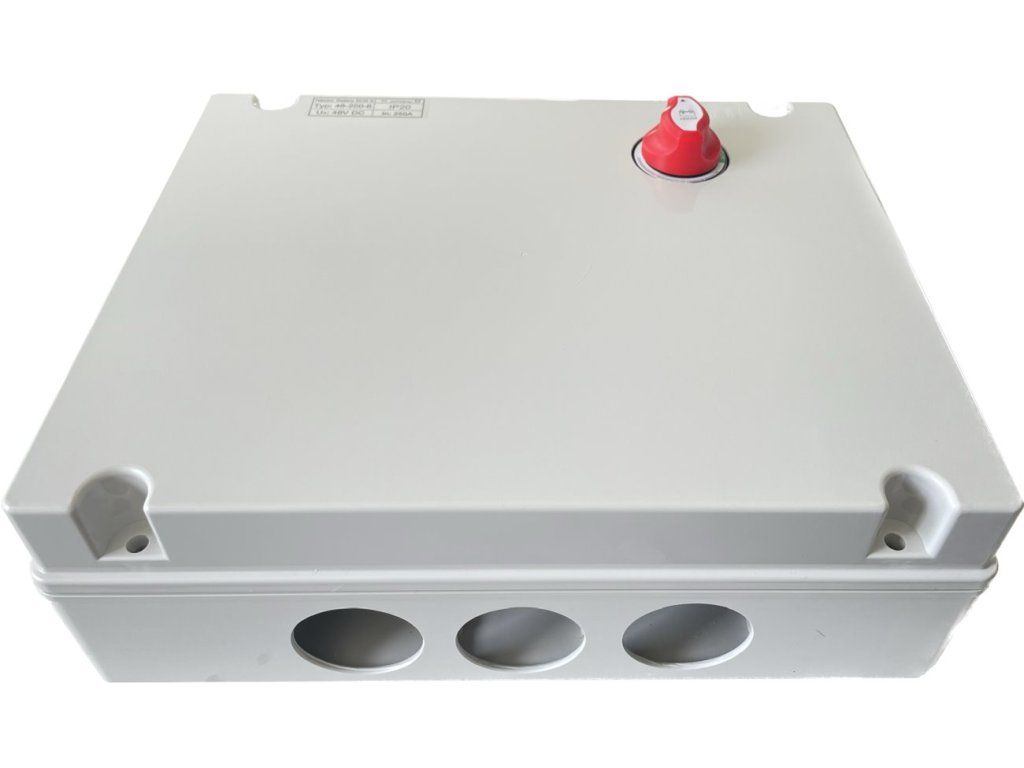

Odpojovač batérií s prípojnicou sa používa na paralelné pripojenie 6 batérií a 1 meniča s napätím 48 V DC. Vo vnútri nájdete 100A poistky pre každú batériu a 250A pre výstup do meniča. Výstup je vybavený odpojovačom. Prívodné a odtokové káble prechádzajú trojicou otvorov s priemerom 55 mm na spodnej strane. Vrchná krytka sa stará o odvod prebytočného tepla.

Hlavné výhody

• Vhodné pre batériové systémy do 48 V DC
• Ideálne na pripojenie 6 batérií a 1 meniča
• Poistky pre bezpečnejšiu prevádzku

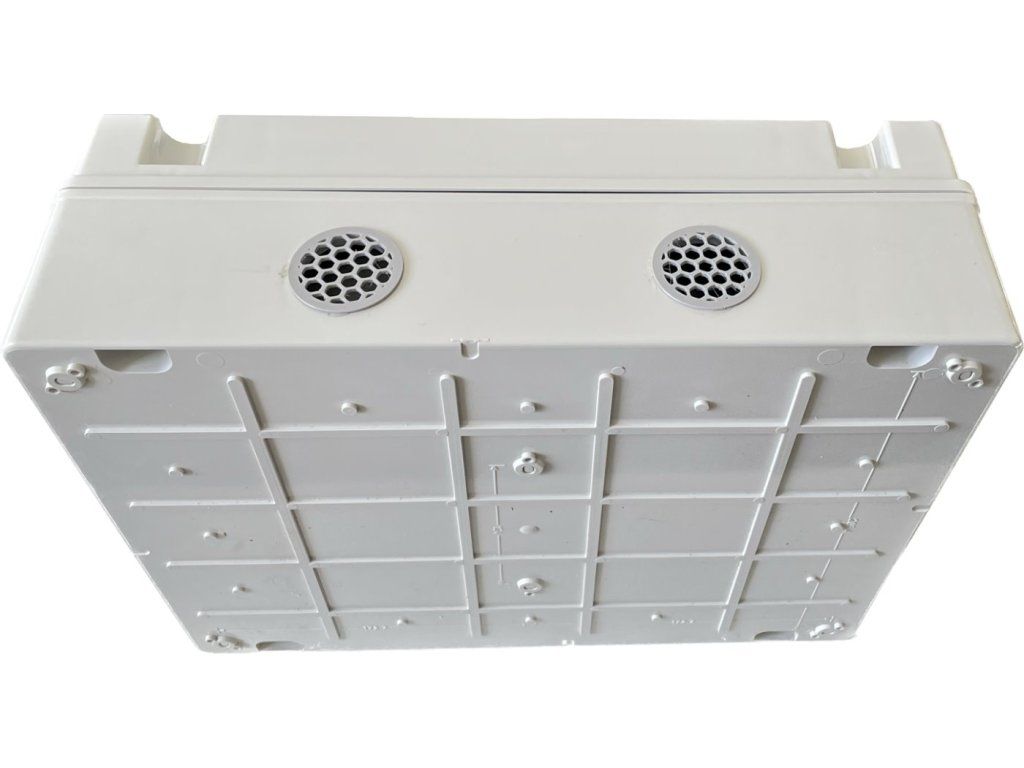

• Vrchná krytka na lepší odvod vzniknutého tepla

Postup inštalácie

Vždy pracujte na zariadení bez napätia. Inštaláciu zariadenia smie vykonávať len osoba s príslušným oprávnením. Zariadenie neumiestňujte nad zdroje tepla, ako sú napríklad meniče. Zariadenie montujte len na nehorľavý povrch vo vertikálnej polohe s káblovými vodičmi smerujúcimi nadol. Táto poloha sa musí zachovať kvôli správnemu prirodzenému vetraniu zariadenia. Nezakrývajte vetracie otvory ani otvory na káble.

Poznámka výrobcu: Zariadenie nevypínajte ani nezapínajte pod zaťažením. Odpojenie pod záťažou spôsobí spálenie kontaktov a následné poškodenie zariadenia, na ktoré sa nevzťahuje záruka. Nesprávna manipulácia môže mať za následok prechodový odpor a následný požiar.

Technické údaje

• Značka: SIEŤOVÝ PREVODNÍK, s.r.o: Značka: Axilogi
• Model: BB6.1
• Označenie: batériová zbernica s odpojovačom
• Vstupy pre batérie: 6
• Batériový systém: nízke napätie
• Stupeň ochrany: IP20
• Konštrukcia: montáž na stenu
• Použitie: vnútorné
• Prevádzkové napätie: 48 V
• Trvalý prúd zariadenia: 140 A
• Krátkodobý prúd: 200 A (max. 5 min)
• Špičkový prúd: 250 A (15 s)
• Prevádzková teplota: 5 až 25 °C
• Prevádzková vlhkosť: do 95 % bez kondenzácie
• Maximálne napätie skrutky: 3 N
• Pripojenie vodičov: káblové oko s otvorom 10 mm
• Typ poistky: ANL
• Pripojenie vetvy batérie (vľavo od 100A spínača): min. prierez 25 mm2
• Pripojenie vetvy meniča (vpravo od 200A spínača): min. prierez 70 mm2
• Uťahovací moment pripojovacích skrutiek: 12 Nm
• Rozmery (v x š x h): 152 x 385 x 305 mm

Obsah balenia

1. 1x odpojovač batérie s prípojnicou
