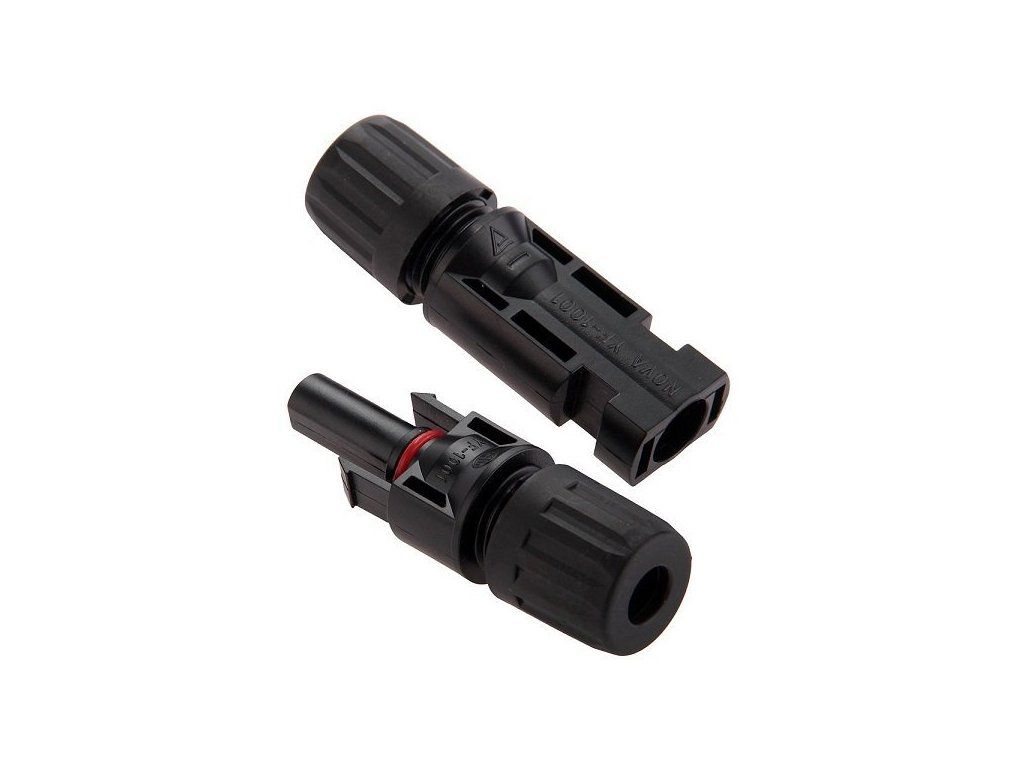

Konektor OEM Sunpulse SMC4 Solar, pre fotovoltaické panely, 1 pár, 5289120

Súprava Sunpulse SMC4 pozostáva z 1 vstupu MC4 a 1 výstupu MC4 a je určená na vysoké prúdy a napätia, je kompatibilná so solárnymi káblami sprierezom od 2,5 do 6 mm² a odporúčaným konštantným prúdom 16 A. Jednokontaktné elektrické konektory MC4 patria medzi najpoužívanejšie rozhrania pre trvalé a mobilné solárne inštalácie a umožňujú jednoduchú konštrukciu reťazcov fotovoltaických panelov. Montáž na kábel sa potom vykonáva lisovaním, čo je oveľa spoľahlivejší spôsob pripojenia a v mnohých prípadoch je aj jednoduchší ako bežné spájkovanie.

Hlavné výhody

• Súprava Sunpulse SMC4 pozostáva z 1 vstupu a výstupu MC4
• Je špeciálne navrhnutá pre vysoké prúdy a napätia
• Vhodná na trvalé a mobilné inštalácie fotovoltických systémov
• Konektory sú kompatibilné so solárnymi káblami
• Montáž na kábel sa vykonáva lisovaním
• Krimpovanie je jednoduchšie ako bežné spájkovanie
• Prierez kompatibilného vodiča je 2,5 až 6 mm²
• Odporúčaný konštantný prúd zodpovedá 16 A
• Konektory sa môžu používať v extrémnych podmienkach
• Požiarna odolnosť UL94-V0 - oheň zhasne do 10 s
• Súprava má stupeň krytia IP65 proti prachu a vode
• Jednotlivé kontakty majú robustné zapuzdrenie
• To zaručuje, že konektory sú odolné voči prachu a vode
• Ako izolačný materiál bol použitý polyfenylénoxid
• Vyniká teplotnou odolnosťou v rozsahu od -40 do 80 ℃
• PPO tiež zvyšuje mechanickú a chemickú odolnosť
• Konektory vám budú slúžiť oveľa dlhšie

Extrémna odolnosť

Vďakaminimálnemu odporu až 0,3 mΩ na medených kontaktoch je táto súprava vhodná na použitie v miestach s vyšším rizikom vzniku požiaru, kde bola dokonca certifikovaná ako ohňovzdorná podľa normy UL94-V0, takže v akejkoľvek núdzovej situácii sa oheň sám uhasí do 10 sekúnd. Robustné zapuzdrenie zasa zabezpečuje odolnosť jednotlivých kontaktov voči prachu, vode a vlhkosti, o čom svedčí aj stupeň krytia IP65, vďaka ktorému je táto súprava vhodná na použitie vo vonkajšom prostredí. Použitý izolačný materiál je polyfenylénoxid (PPO), ktorý má veľmi dobrú teplotnú odolnosť, ako aj odolnosť voči nárazom a chemikáliám.

Špecifikácie

• Značka: Sunpulse
• Model: SMC4
• Účel: solárne konektory
• Rozhranie: MC4 (samec + samica)

Kompatibilita:

• Vhodné pre: solárne káble
• Odporúčaný trvalý prúd: 16 A
• Kompatibilný prierez vodičov: 2,5 až 6 mm²
• Kompatibilný prierez kábla: 10 / 12 / 14 AWG

Napájanie

• Odporúčaný prúd: 30 A
• Limitný menovitý prúd: 50 A
• Odporúčané napätie: 1000 V DC
• Maximálne napätie: 1 500 V DC

Konštrukcia

• Materiál kontaktov: meď
• Izolačný materiál: polyfenylénoxid (PPO)

Odolnosť

• Odolnosť: do 0,3 mΩ
• Bezpečnostná trieda: II
• Stupeň ochrany: IP65
• Odolnosť voči prachu: Áno
• Vodotesnosť: Áno
• Vodotesnosť: Áno
• Požiarna odolnosť: UL94-V0
• Hasenie: do 10 s
• Pracovná teplota: -40 až +90 ℃

Fyzikálne vlastnosti

• Farba: čierna a strieborná
• Čistá hmotnosť: 30 g
• Hmotnosť balenia: 50 g
• Rozmery balenia (š x v x h): 7 x 1,5 x 1,5 cm

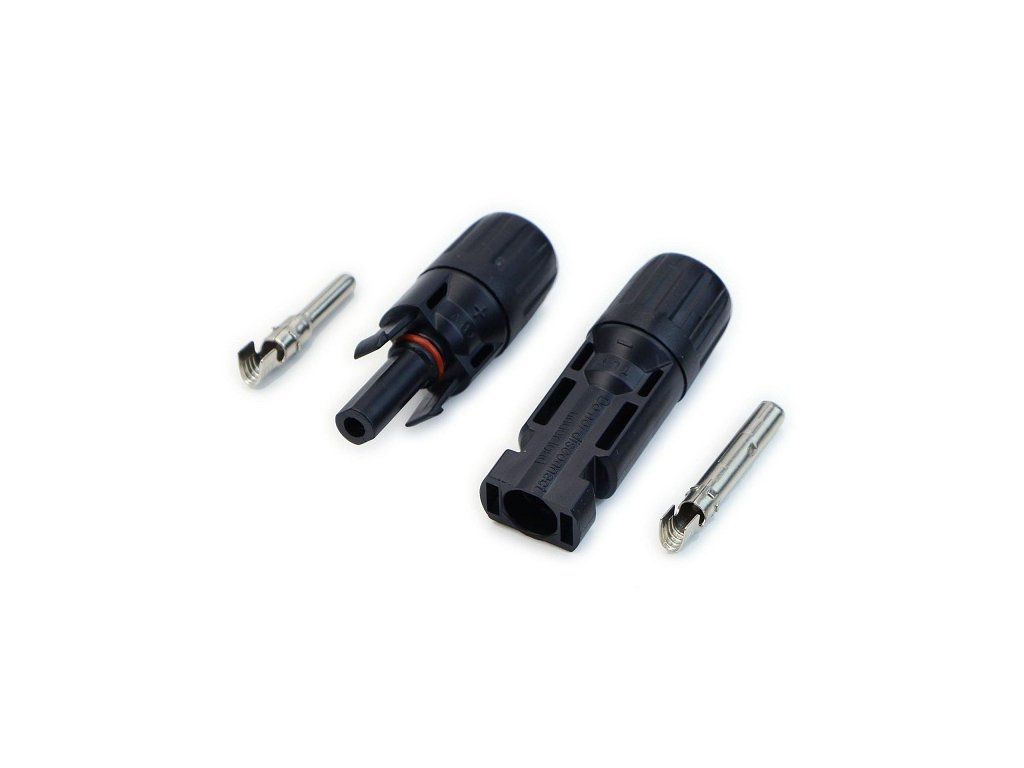

Obsah balenia

1. 1x konektor MC4 (samec)
2. 1x konektor MC4 (žena)
3. 1x príslušná dokumentácia
