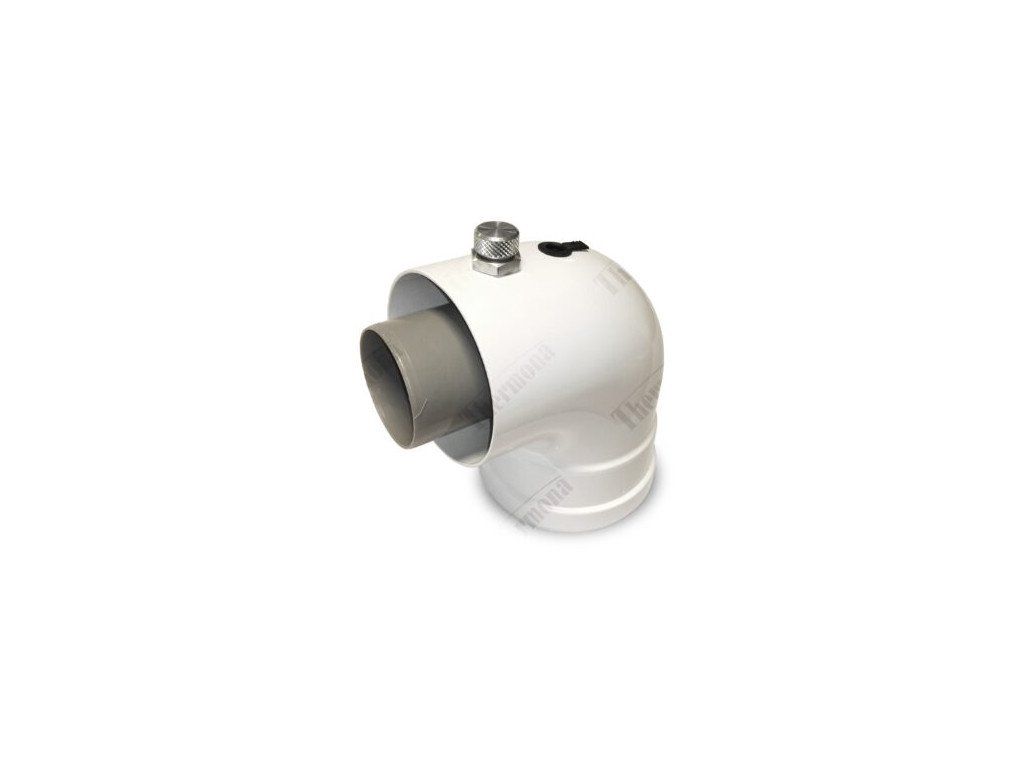

Koleno s priemerom 60/100, 90° s prírubou a meracími bodmi, PP, 27216
Kód: 51950Súvisiaci tovar
Podrobný popis
Odsávač dymu je určený pre plynové kondenzačné kotly s maximálnou teplotou spalín 120 °C v tlakovej alebo podtlakovej prevádzke. V tomto vyhotovení sa spaliny odvádzajú vnútorným polypropylénovým potrubím s priemerom 60 mm a spaľovací vzduch sa nasáva potrubím z lakovaného plechu s priemerom 100 mm.

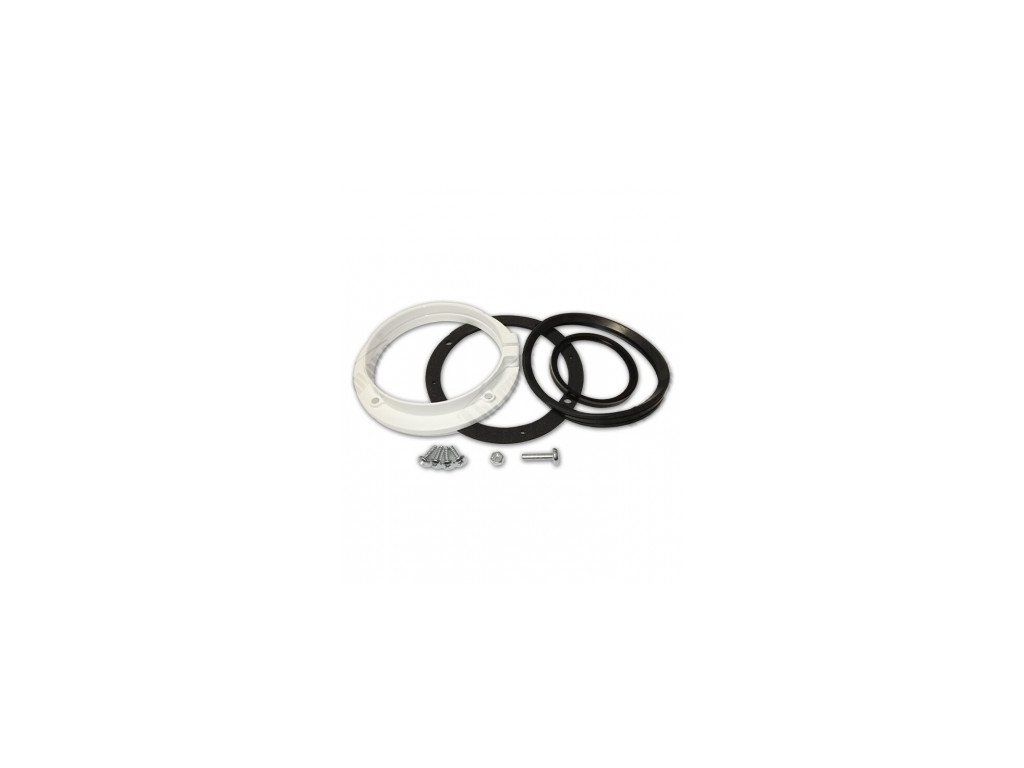

Obsah balenia
- 90° koleno s odbernými miestami
- 1 ks tesniaci krúžok 100 mm
- 1 ks tesniaci krúžok 60 mm
- 1 ks prírubové tesnenie
- 1 ks rámu príruby
- spojovací materiál
Charakteristika
- meracie body (body závitov)
- Plechová bielo natretá vonkajšia rúra
- vnútorná rúra odolná voči polypropylénu
- Skracuje maximálnu dĺžku odberu o 0,75 m
Príklady inštalácie odvzdušňovacieho systému ø 60/100
Vertikálny odvod spalín
A - inštalácia na šikmej streche
B - inštalácia na plochú strechu
| Názov položky | Obj. č. | |
|---|---|---|
| 1 | Príruba ø 60/100 s meracími bodmi | 24673 |
| 2 | Vsuvka s kontrolným otvorom ø 60/100 | 213835 |
| 3 | Koaxiálne koleno ø 60/100, 45° | 26140 |
| 4 | Koaxiálna predlžovacia rúrka ø 60/100 - 0,5 m Koaxiálna predlžovacia rúra ø 60/100 - 1,0 m | 29596 29597 |
| 5 | Strešná priechodka, šikmá, otvor ø 125 mm | 28014 |
| 6 | Zvislý komín ø 60/100 | 211253 |
| 7 | Strešná priechodka rovná, otvor ø 125 mm | 20363 |
| 8 | Koleno ø 60/100, 90° s kontrolným otvorom | 212756 |
| 9 | Koleno ø 60/100, 90° s prírubou a meracími bodmi | 27216 |
| 10 | Výfukové potrubie ø 60/100 horizontálne | 24677 |
| Koleno koaxiálne ø 60/100, 90° | 26653 | |
| Príruba od ø 60/100 do 80 mm výstup - vstup do miestnosti | 27471 |
Horizontálny odvod spalín do komína
Horizontálny odvod spalín do fasády
Dodatočné parametre
| Kategória: | Koaxiálny systém 60/100 |
|---|---|
| Záruka: | 24 |
| Hmotnosť: | 0.2 kg |
| Výrobca: | Thermona |
