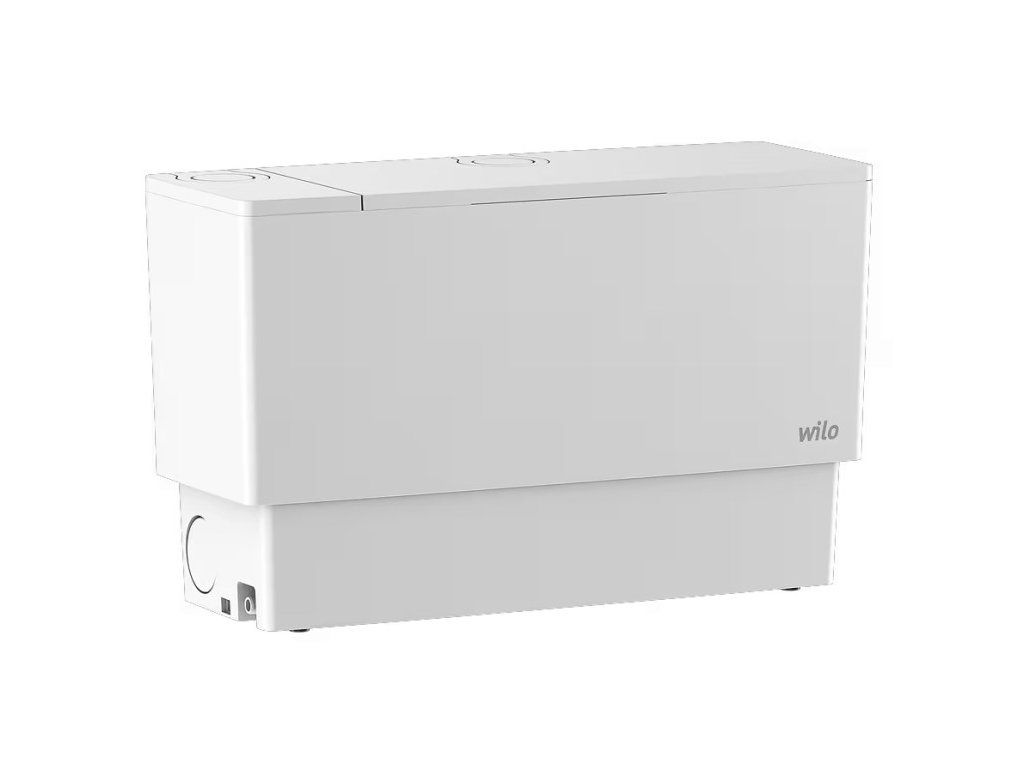

Čerpacia stanica WILO DRAINLIFT MINI5-XS/C-EF, Hmax 10,5 m, 6095129

Podrobný popis

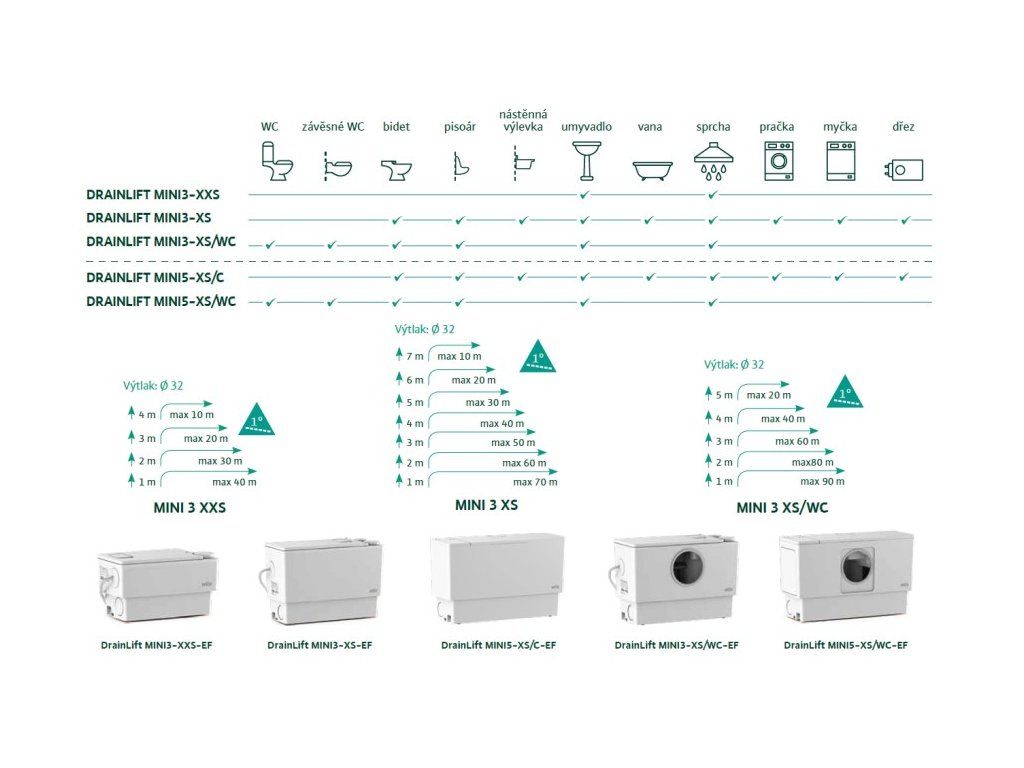

Kompaktná čerpacia stanica pripravená na pripojenie s alarmovým kontaktom na vypúšťanie umývadiel, spŕch, vaní a kondenzačných kotlov.

Čerpané médium

• Na zber a prepravu vody v domácnostiach:
• Odpadová voda bez obsahu fekálií
• Kondenzát (od pH 2,5) - nie v čistej forme, iba zmiešaný s odpadovou vodou z iného prítoku.
• Doprava odpadových vôd podľa 12050
• Zariadenie na prenos odpadovej vody spĺňa požiadavky normy EN 12050-2.

Návrh

• Kompaktná čerpacia stanica s ponorným čerpadlom, pripravená na pripojenie.
• Meranie hladiny sa vykonáva pomocou snímača hladiny.
• Prevzdušňovanie integrované vo vnútornom kryte s filtrom s aktívnym uhlím.
• Integrovaný bzučiak a beznapäťový výstražný kontakt (max. 42 V=, 500 mA, rozpínací kontakt) na signalizáciu vysokej hladiny.
• Veko nádrže úplne uzatvára zariadenie.
• K dispozícii sú až štyri pripojenia:
  • 1× prívod DN 40 (40 mm), bez spätného ventilu, smerom nahor, uzavretý z výroby.
  • 2× prívod DN 40/50 (40/50 mm), so spätným ventilom, horizontálne vľavo/vpravo, otvorený z výroby.
  • 1× vypúšťacia prípojka DN 32/40 (32/40 mm), so spätným ventilom, smerom nahor, otvorená z výroby. Možnosť horizontálneho vypúšťania vpravo (otvor z výroby uzavretý).

Obsah dodávky

• 1× tesniaca objímka pre potrubie HT DN 32/40 (32/40 mm)
• 2× hadicová svorka 32-50 mm
• 2× prívodná prípojka DN 50 (50 mm)
• 2× tesniaca objímka pre HT potrubie DN 40/50 (40/50 mm)
• 2× spätný ventil
• 2× potrubná objímka 50-70 mm
• 2× hadicová svorka 32-50 mm
• 2× tesniaca zátka
• 6× tesniaci krúžok
• Kotvenie (ochrana proti vztlaku): 2× montážne uholníky so skrutkami a hmoždinkami
• Súprava na núdzové vypúšťanie (vypúšťacia hadica, hadicová svorka, tesniaca zátka)
• Súprava pre nasávaciu výšku
• Súprava pre horizontálne pripojenie vypúšťania
• Návod na inštaláciu a obsluhu

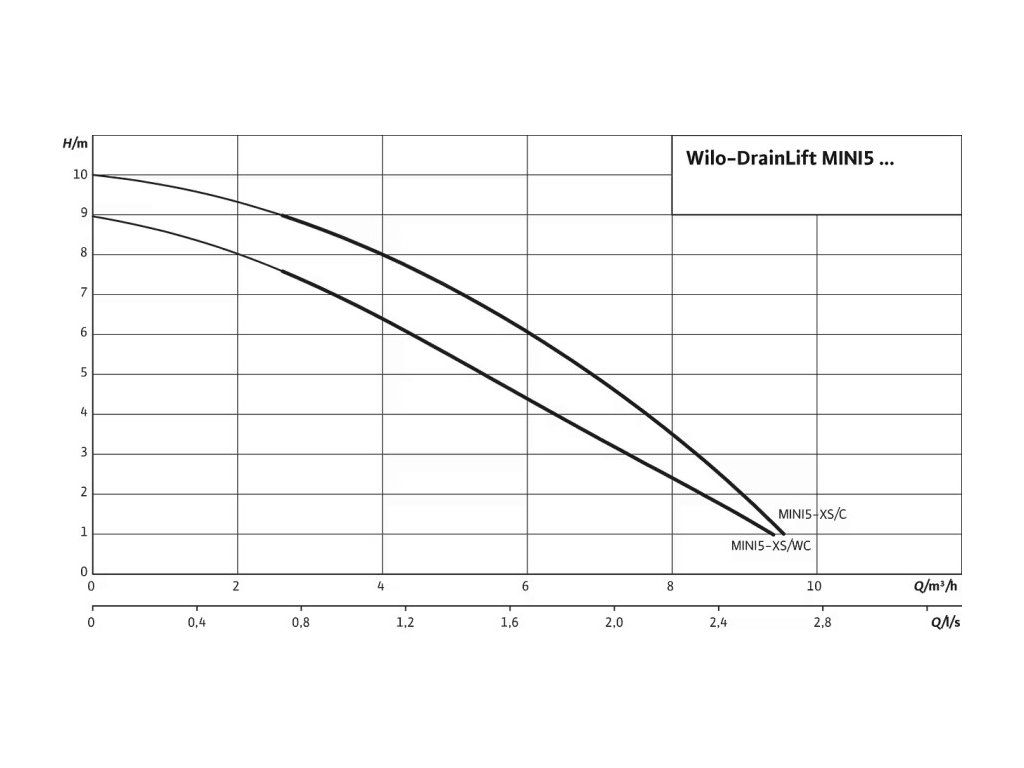

Prevádzkové údaje

• Prípustná oblasť použitia - stredná teplota T: 3 °C
• Teplota okolia T: 3 °C
• Maximálny prevádzkový tlak PN: 1 bar
• Maximálny spínací objem V: 3,2 l

Údaje o motore

• Sieťové pripojenie: 1~230 V, 50 Hz
• Tolerancia napätia: ±10 %
• Menovitý výkonmotora P2: 0,45 kW
• Menovité otáčky n: 2800 1/min
• Menovitý prúd IN: 3,5 A
• Izolačná trieda: F
• Trieda ochrany motora: IP68
• Maximálna spínacia frekvencia t: 20 1/h

Materiály

• Materiál nádrže: ABS

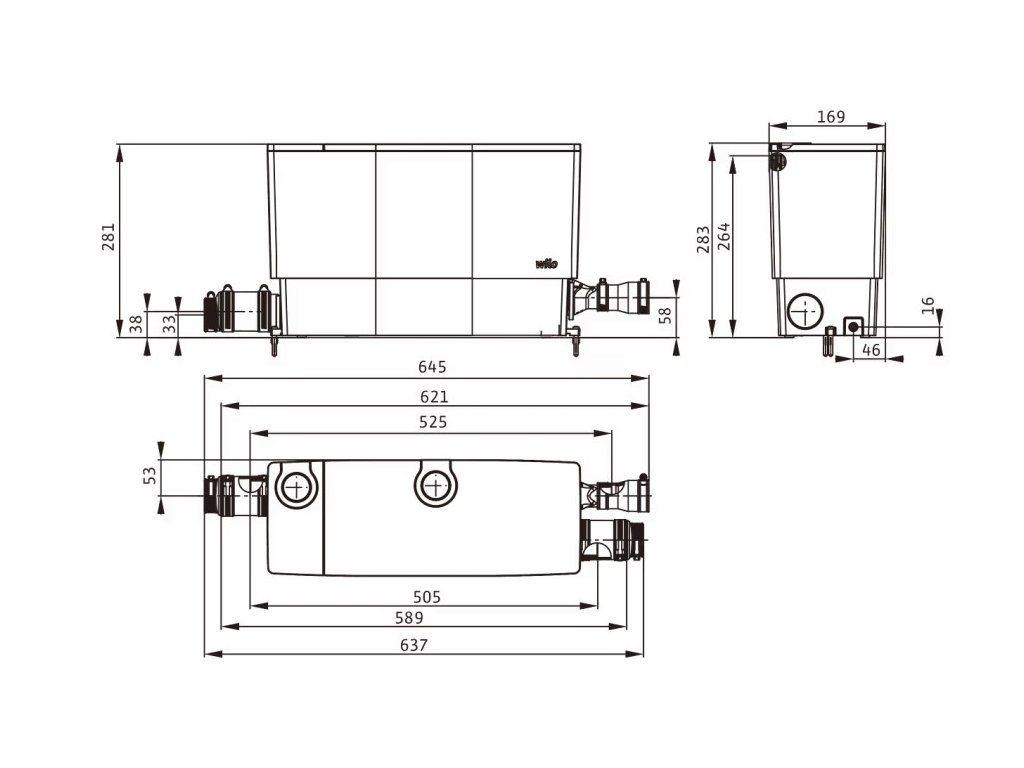

Rozmery pre inštaláciu

• Pripojenie potrubia na strane nasávania: DN 40 (40 mm)
• Pripojenie potrubia na strane výtlaku: DN 32/40 (32/40 mm)

Informácie o zadávaní objednávky

• Značka: Wilo
• Názov výrobku: DrainLift MINI5-XS/C-EF
• Čistá hmotnosť cca m: 7,5 kg
• Číslo výrobku: 6095129

Wilo DrainLift MINI5-XS/C-EF je všestranná čerpacia stanica ideálna na spoľahlivé odvádzanie vody z umývadiel, spŕch, vaní a kondenzátu z kotlov v domácnosti, s vyššou bezpečnosťou vďaka integrovanému alarmu.
